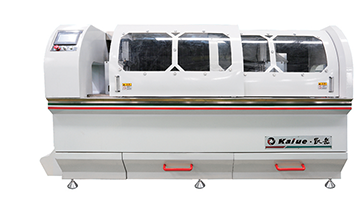

창호장비

코너키 절단기

Coner key Cutting Saw

LSG-CNC-1300

성능과 특징

본 기계는 주로 알루미늄 창호 프로파일의 코너키(coner key) 절단에 사용합니다.
볼 스크류(ball screw)와 디지털 제어 시스템을 통해 작동하며, 안전적이고 효율적인 대량 생산에 적합한 기계 입니다.
자동 시스템을 통해 절단 수량 설정 가능하며 한번에1~8개까지 프로파일 동시 절단할 수 있습니다.
동일한 절단 규격으로 자동공급 작동하며, 긴 원재료 절단도 가능합니다.
작업 절차에서 볼 스크류 드라이브 제어(ball screw drive control)를 적용하여, 안정적이고 효율적입니다.
수입산 경질 합금 톱날사용으로, 가공 정밀도 향상하였으며, 고내구성입니다.

제원

공급전압	380V/60Hz	소비전력	4.5Kw
작동 공기압	0.5-08MPa	공기 소비량	120L/min
전동기 속도	2840r/min	톱날 이동 속도	0-3m/min
절단 유효 규격범위	3mm - 400mm	절단 높이	160mm
톱질 각도	90˚	톱질 직경	Φ500mm/Φ550mm(별도주문)
외형 치수	5600×1400×1300mm

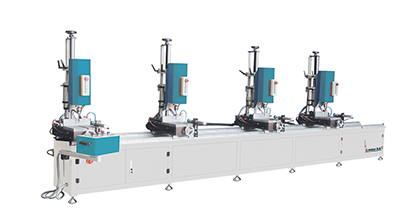

다축 드릴링 머신

Multi-head combined Drilling Machine

LZZ4A-13

성능과 특징

제품은 주로 알루미늄 프로파일의 홀(hole)타공에 사용하며, 플라스틱 등 가벼운 소재의 홀(hole)타공도 가능합니다.
프로파일에 한 열(row)의 홀을 동시에 타공할 수 있으며, 한 개의 홀만 타공할 수도 있습니다.
각 헤드마다 다용도 드릴 시트(multy drill seat-fix or adjustable)를 설치 가능하여, 동시에 여러 줄의 구멍을 뚫을 수 있습니다.
기본 4개의 헤드(head)로 구성되며, 필요시 4개 이상의 헤드 구성이 가능합니다.
신속하고 균일하게 작동하는 장치를 사용하여, 고효율적 입니다.
상하좌우 이동은 모두 리니어(linear) 베어링 방식을 사용하여 조작이 편리하고, 유압 제동 실린더를 통해 절단 속도를 부드럽게 조절할 수 있으며, 재료 공급이 원활하게 할 수 있습니다.

제원

공급전압	380V/60Hz	소비전력	3.0Kw
작동 공기압	0.5-08MPa	공기 소비량	260L/min
주축 회전 속도	1430r/min	최대 타공 직경	13mm
타공 간격(헤드간)	300 - 5000mm	홀 앞뒤 조정 유격	90mm
헤드 상하 이동 유격	125mm	가공 최대 단면치수	90mm/250mm(별도주문)
외형 치수	5500×1100×1850mm

유압 코너 클램프기

Hydraulic Crimping Machine

LMB-140(Z)

성능과 특징

본 기계는 유압으로 시스템을 제어하며, 조립 작업에서 안정성과 신뢰성을 느끼게 됩니다.
알루미늄 창호 프로파일 90˚ 연결 조립 시 외부에서 특수강 날(punching head)로 모서리 양쪽을 가압하여 조립할 때 사용합니다.
작업 전, 우선 양쪽 AL 프로파일의 삽입 공간에 코너키를 체결하여 조립하고, 위치를 압축 실린더로 고정한 후, 유압으로 구동한 특수강 날로 양쪽을 가압하여, 프로파일과 삽입된 코너키가 영구적으로 결합 고정됩니다.
편리한 작동 시스템을 사용하여, 작업의 생산성 증대합니다.
특화된 유압 공급방식으로 , 고정 강도가 좋고, 보다 넓고 두꺼운 프로파일을 가공 할 수 있습니다.
가압 위치 상하 조절 가능하며, 큰 사이즈 창호 제작에 적합하고 편리합니다.

제원

공급전압	380V/60Hz	소비전력	3.0Kw
작동 공기압	0.5-08 MPa	정격 유압	15 MPa
오일 탱크 용량	40L	가공 단면 최대 높이	130mm
조립 최대 길이	3500mm	조립 최소 길이	480mm
외형 치수	1100×1100×1300mm

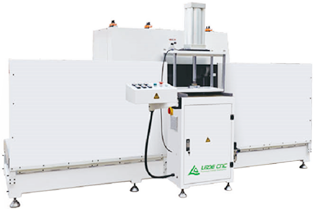

카피루터기

Copy Router

LZF-300X100

성능과 특징

알루미늄 프로파일의 배수구, 키, 홀 및 하드웨어 등의 홈 가공작업에 사용합니다.
전동 벨트를 통해 고속 밀링(mulling) 작업이 이뤄지므로 절삭 품질이 좋습니다.
형판(template)을 교체하여, 다양한 목적에 맞는 형태와 규격으로 홈 가공할 수 있습니다.

제원

공급전압	380V/60Hz	소비전력	1.0Kw
작동 공기압	0.5-08 MPa	공기 소비량	30L/min
전동기 속도	10000r/min	절삭 각도	90˚
가공 범위	300×100mm	밀링 직경	Φ5mm-Φ8mm
외형 치수	880×680×1460mm

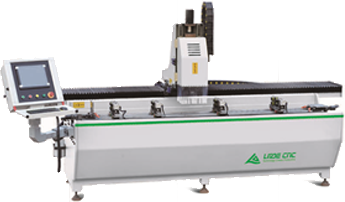

CNC 밀링기

CNC Drilling & Milling Machine

LXFA-CNC-2500

성능과 특징

각종 알루미늄 창호 프로파일의 구멍과 홈 절삭(milling) 가능합니다.
정밀한 직선 가이드 레일과 볼 스크류(ball screw), 수입산 서보(servo) 모터를 사용하여, 안정적인 재료 운송을 확보하고, 보다 정확한 위치 감지와 가공 정밀도를 갖추고 있습니다.
수입산 고속 전기 스핀들(spindle)을 채용하여, 안전한 회전과 저소음, 강한 절삭 능력을 가지고 있습니다.
회전 가능한 작업대는 -90도, 0도, +90도 위치로 자유롭게 전환 하며, 동시에 3면에서 절삭 가공을 완성합니다.
지능형 디지털 제어 시스템(CNC)과 인간과 컴퓨터간 간결한 인터페이스 운영 시스템으로 빠르고 편리한 생산과정을 실현합니다.
반복 위치 정확도 ±0.02mm
가공 정밀도 ±0.1mm
절삭면 조도(표면 거칠기) Ra 12.5 μm

제원

작동 공기압	0.5-0.8MPa	주축 회전 속도 / 전력	18000rpm/4.5Kw
공급전압	50L/min	작업대 작업 위치	-90˚, 0˚, +90˚
공기 소비량	380V/60Hz	톱날 collet	ER25-Φ8
소비전력	10Kw	고정 클램프 개수	4
가로 처리범위(X축)	2500mm	클램프 고정 치수	50mm
세로 처리범위(Y축)	390mm	냉각	Spray cooling
수직 처리범위(Z축)	310mm	가공 치수 범위 (길이 × 너비 × 높이)	2500×140×140mm
X축 이속 속도	0~70m/min	가공 특징	1회 3면의 가공 가능
Y축 이속 속도	0~30m/min	외형 치수 (길이 × 넒이 × 높이)	3200 x 1460 x 1800mm
Z축 이속 속도	0~30m/min	무게	2010Kg

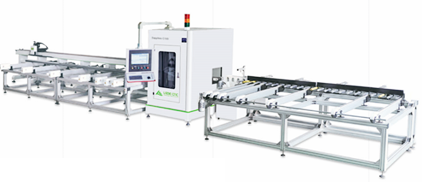

자동 절단기

Auto Cutting Center

Sapphire C100

성능과 특징

알루미늄 프로파일, PVC 프로파일 등을 자동 절단 가능합니다.
독일 PA 제어 시스템을 사용하여, 완벽한 윈도우 운영체제를 갖춥니다.
라벨 프린터 기능으로 빠르게 프로파일 정보를 표시할 수 있습니다(추가옵션)
이속 시스템 서보(servo) 모터 제어로 빠르고 적확합니다
프로파일 원자재를 자동 이송, 절단 후 송출 가능하며, 전 과정은 높은 지속성과 민감도를 보여줍니다, 한1회 절단은 15초이내로 컨트롤할 수 있어 높은 가공 효율을 갖고 있습니다.
자동 소재 이송 구조를 배치해 인력을 절약합니다.(추가옵션)
표준형 자동 고정 시스템 갖추고 있습니다.
1회에 45˚, 90˚도 고정밀 절단 가능.
전체 기계는 모두 글로벌 브랜드 전기부품을 사용하여, 가공 과정의 안전성과 사용년수의 확보.
안전하고 정밀도 높은 공장기계로써, 합리적인 구조와 디자인, 편리한 조작, 인체공학적 원칙에 부합합니다.
전기안전장치와 기계안전장치가 설치되어, 생산 안전성 확보.
전체 절단 과정이 1인 조작이 가능하므로 고효율이며 편리하고 빠릅니다.

제원

작동 공기압	0.5-0.8MPa	커팅 높이	100mm（가공 단면 높이 140mm）
공기 소비량	50L/min	커팅 각도	45˚, 90˚
공급 전압	380V/60Hz	처리 속도	120m/min
소비 젼력	13Kw	톱날 규격	Φ500×Φ30×4.4 Z=120(표준 사이즈)
절단 모터 파워	2.2Kw 2800r/min	절단 정밀도	±0.1mm
서보(servo) 모터 파워	1.5Kw 3000r/min	절단 평활도	≤0.10mm
커팅 길이	300~6300mm	외형 치수 (작업대 포함)	13600×3000×2200mm
커팅 넓이	100mm	무게	5000kg

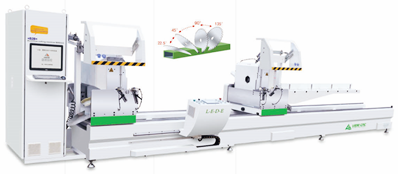

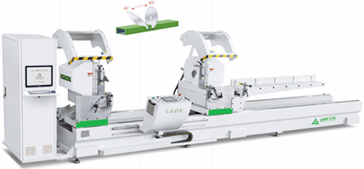

수치제어 이중 정밀
다각절단기

CNC Double-head Mitre Saw

LJB₂B-CNC-500×6000

성능과 특징

알루미늄 창호 프로파일 절단에 사용합니다.
소프트웨어를 통해 최적화된 절단 계획을 생성하여, 프로파일 활용도를 향상시키고, 재료비 절약합니다.
라벨 프린터 기능으로 빠르게 프로파일 정보를 표시할 수 있습니다(추가옵션)
가이드 레일(guide rail)에 수입산 기어를 사용하여 정확한 위치를 지정하며, 정밀도가 높습니다.
제어 시스템은 close loop system 방식을 사용하며, 입출력의 피드백 제어가 정확합니다.
톱날은 고정밀도 수입산 모터에 직접 연결되고, 공기압 실린더로 이송되어, 부드럽고 안정적으로 절단합니다.
고정밀도 경질 합금 톱날을 사용하여, 절단면이 매끄럽고, 가공 정밀도와 내구성이 높습니다.
수입산 서보(sevor) 모터로 커팅 각도를 22.5︒부터 135︒ 까지 임의적으로 조절 가능하게 됩니다.
한번에 수 차례의 절단 사이즈를 입력 할 수 있으며, 연속 절단 가능합니다.
가공 사이즈를 직접 입력을 통해, 절단 길이를 바로 변화할 수 있습니다. 이때 기준점으로 복귀하지 않아도 됩니다
톱날 헤드는 정확하고 빠르며, 1분당 20m 이동 됩니다.
작업대 아래쪽에 절삭칩(loss) 공기 배출장치가 설치 되어 있으며, 배출 효과 좋습니다.
동시 작동되는 톱날 커버(cover)가 설치되 있으며, 안정성과 청결한 작업 환경유지에 좋습니다.
같이 설치된 프로파일 작업대는 소형 구조 디자인으로 기계 설치 면적을 최소화하고, 2세트의 보조 받침대가 배치되어 절단 정밀도 확보함.
각 톱날 헤드 마다 2개 실린더로 프로파일을 고정하여, 절단 안전성과 신뢰가 높습니다.

제원

공급전압	380V/60Hz	절단 넓이	125mm
소비전력	7.5Kw	절단 높이	230mm
절단 모터 파워	2×2.2Kw；회전 속도: 2800r/min	절단 각도	22.5˚ 부터 ~ 135˚까지 임의 조절
서보(sevor) 모터 파워	3×0.75Kw；회전 속도: 4050r/min	반복 길이 감지 오차	±0.2mm
작동 공기압	0.5-0.8MPa	절단 평활도	≤0.10mm
공기 소비량	60L/min	절단 각도 오차	±5´
톱날 규격	Φ500×Φ30×4.4 Z=120(표준 사이즈)	절단 단면 조도(표면거칠기)	Ra 12.5 μm
톱날 작업 속도	무단 속도 제한:0~3m/min	외형 치수	7800×1500×2040mm
톱날헤드 이동 속도 범위	0~20m/min	무게	2500kg
절단 길이	90˚시 최대6000mm 최소 360mm 45˚시 최대6000mm 최소 650mm	-

수치제어 이중
정밀 절단기

CNC Double-head Cutting Saw

LJZ₂E-CNC-550×5000

성능과 특징

알루미늄 창호 프로파일 절단에 사용합니다.
2개 톱날 각도 자동 전환 가능하며, 45˚, 90˚로 프로파일을 절단할 수 있습니다.
가이드 레일(guide rail)에 수입산 기어를 사용하여 정확한 위치를 지정하며, 정밀도가 높습니다.
제어 시스템은 close loop system 방식을 사용하며, 입출력의 피드백 제어가 정확합니다
한번에 수 차례의 절단 사이즈를 입력 할 수 있으며, 연속 절단 가능합니다.
가공 사이즈를 직접 입력을 통해, 절단 길이를 바로 변화할 수 있습니다. 이때 기준점으로 복귀하지 않아도 됩니다
동시 작동되는 톱날 커버(cover)가 설치되 있으며, 안정성과 청결한 작업 환경유지에 좋습니다.
같이 설치된 프로파일 작업대는 소형 구조 디자인으로 기계 설치 면적을 최소화하고, 2세트의 보조 받침대가 배치되어 절단 정밀도 확보합니다.
톱날은 고정밀도 수입산 모터에 직접 연결되고, 공기압 실린더로 이송되어, 부드럽고 안정적으로 절단합니다.
고정밀도 경질 합금 톱날을 사용하여, 절단면이 매끄럽고, 가공 정밀도와 내구성이 높습니다.

제원

공급전압	380V/60Hz	절단 길이	90˚시 최대6000mm 최소 400mm
소비전력	5.5Kw	절단 각도	45˚, 90˚
절단 모터 파워	2×2.2Kw；회전 속도: 2800r/min	반복 길이 감지 오차	±0.1mm
작동 공기압	0.5-0.8MPa	절단 평활도	≤0.10mm
공기 소비량	60L/min	절단 각도 오차	±5´
톱날 규격	Φ500×Φ30×4.4 Z=120(표준 사이즈)	절단 단면 조도(표면거칠기)	Ra 12.5 μm
톱날 작동 속도	무단 속도 제한: 0~3m/min	외형 치수	6750×1605×1550mm
톱날헤드 이동 속도 범위	0~20m/min	무게	1900kg

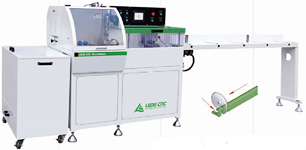

코너키 자동 절단기

Coner key Auto Cutting Saw

LJMJA-CNC-500

성능과 특징

알루미늄 창호 프로파일 조립용 코너키(coner key) 절단에 사용.
자동 절단 후 남은 재료 최소 길이는 90mm까지 가능하며, (타사 동일 기계는 기본 200mm남음), 절단 최소 폭은 3mm이며, 사용 시, 연 생산비용 약 300만원 절감됩니다.(연 생산량 50,000㎡ 기준).
절단 과정은 손쉽게 제어 가능하므로, 작업 효율은 크게 향상되고, 에너지 절약도 효과가 있습니다.
고강도도 경질 합금 톱날을 사용하여, 절단 정밀도 높고, 가공 정확도와 내구성도 높습니다.
수입산 제어 시스템을 사용하여 호환성이 좋으며, 안정적 기능과, 사용연한을 확보하였습니다.
이송 장치는 자동 이송 시스템을 사용하여, 안정성과 신뢰도를 확보하고 효율도 높습니다.

제원

공급전압	380V/60Hz	절단 넒이 × 높이	135×140mm
소비전력	4Kw	톱날 이동 속도	0~3m/min
모터 파워	3Kw	톱날 규격	Φ500×Φ30×4×Z=120
모터 회전 속도	2800r/min	외형 치수	5670×1700×1840mm
작동 공기압	0.5-0.8MPa	무게	700kg
재료 자동 이송 유격	3~150/500mm（CNC）	-	-

노칭기

Notching Saw

LJK-500

성능과 특징

본 기계는 알루미늄 커튼월 프로파일의 특수 가공에 사용합니다.
경질 합금 톱날을 사용하여, 절단 속도, 생산성, 가공 절밀도까지 높습니다.
수직 수평 톱날이 동시에 필요한 프로파일 단면부분의 특수 각도를 가공(notching)하게 됩니다.
양 톱날은 ±45도 범주내에서 임의적으로 조작할 수 있습니다.
전자 치수 제어(Magnetic ruler control) 시스템이 설치되어, 절단 각도와 작업대 높이를 수치 표시로 조정할 수 있어 편리하게 사용하게 됩니다.

제원

공급전원	380V/60Hz	절단 깊이(수직 및 수평 톱날)	150mm
소비전력	4.5Kw	절단 회전 각도	+/- 45˚
입력 파워	2×2.2Kw	톱날 규격	Φ500mm×Φ30mm×4.4mm Z=120
작동 공기압	0.5-0.8MPa	외형 수치	3140×1380×1800mm
모터 회전 속도	2800r/min	무게	1500kg
절단 이동 속도 (무단 속도 제한)	0~3m/min	-	-

다축 드릴릴 머신

Multi-head Combination Drilling Machine

LZZ7A-13

성능과 특징

본 제품은 알루미늄 프로파일을 홀(hole)타공하는 기계이며, 특히 긴 원재료 및 대량 생산에 적합합니다.
가공 가능한 최대 단면은 250×250mm이내 사이즈가 적절하며, 최대 길이는 5000mm까지 가능합니다.
다축 드릴 헤드에 천공용 날을 조정 및 고정하여 필요에 따른 배치와 간격으로 다중 홀 가공이 가능합니다.
드릴의 작동은 공기압 실린더 사용하여 안정적 입니다.
Omron 의 제어 시스템을 사용하여 지속적인 능력을 발휘합니다
고정밀도 변속 스핀들(spindle) 모터를 사용하였습니다,

제원

공급전압	380V/50Hz	수직방향 이동 거리/th>	150mm
소비전력	11Kw	작업대 사이즈(높이 × 넒이)	300×300 mm
절단 모터 파워	7×1.5KW 2800r/min	헤드 이송 거리	125mm
최대 타공 직경	13mm	이송 공기압	0.5~0.8MPa
타공 홈간 최대 거리	5000mm	공기 소비량	50L/min
타공 홈간 최소 거리	300mm	가공 최대 단면 치수	250×250mm
타공 헤드 수량	7	외형 치수 (길이 × 넒이 × 높이)	5500×1000×1900mm
타공날 앞뒤 이동 최대 거리	120mm	-	-

다용도 노칭기

Multy Milling & Notching Machine

LXSJ6A-250

성능과 특징

6조의 절삭 톱날의 조합은 사용자 요구에 따라 임의 사이즈로 조정할 수 있습니다.
한번 공정에 절삭을 모두 완료할 수 있습니다.
2조의 절삭 톱날은 180도 범위 내에서 조절 가능합니다.
각종 프로파일의 단면가공에 적용할 수 있습니다.
이송 시스템은 가변 주파수 모터로 가동하여, 속도 조절이 가능하고, 절삭 이동이 안정적이며, 균일하여 가공 효율이 높으며, 절단면 품질이 좋습니다.

제원

공급전압	380V/50Hz	절삭 톱날 수량	6개 (Φ250 밀링 커터 4개, Φ300 밀링 커터 2개)
소비전력	14Kw	절삭 톱날 수량	6개 (Φ250 밀링 커터 4개, Φ300 밀링 커터 2개)
절삭 모터 파워	2.2KW×6	작업가능 유격	1570mm
이송 모터 파워	0.37KW	작업대 사이즈	610×480mm
모터 회전 속도	2800r/min	커터 조정 유격	가로 80mm； 세로 280mm
작업 공기압	0.5~0.8MPa	외형 치수 (길이 × 넒이 × 높이)	5500×1000×1900mm
톱날 주축 직경	Φ24mm	1500kg

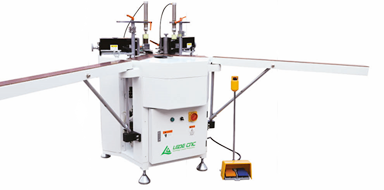

공압 코너 클램프기

Pneumatic Coner Crimping Machine

LMQZ-160

성능과 특징

본 기계는 알루미늄 프로파일의 코너키로 결합에 사용합니다.
공압 연동 제어하고 조작 과정이 간결하며, 무소음, 무공해 등의 장점을 가지고 있습니다.
펀칭 헤드의 높이 조절 가능하며, 프로파일 작업 배치가 편리합니다.
펀칭 칼날 누름쇠(punching nifes)를 사용하여, 칼날의 교체 없이 각종 프로파일 결합이 가능합니다.
칼날은 퀵락(quick lock) 장치를 사용하여, 빠른 속도로 교제 가능

제원

작동 공기압	0.5-08MPa	공기 소비량	50L/min
가공 프로파일 높이	최대 160mm	외형 치수	2150×1400×1200mm
칼날 펀칭 간격 범위	140mm	무게	600kg
총 코너 압력	40KN	-	-
